全新的技法映射插件 Articulation Map

[zaibuyidao (再補一刀)]

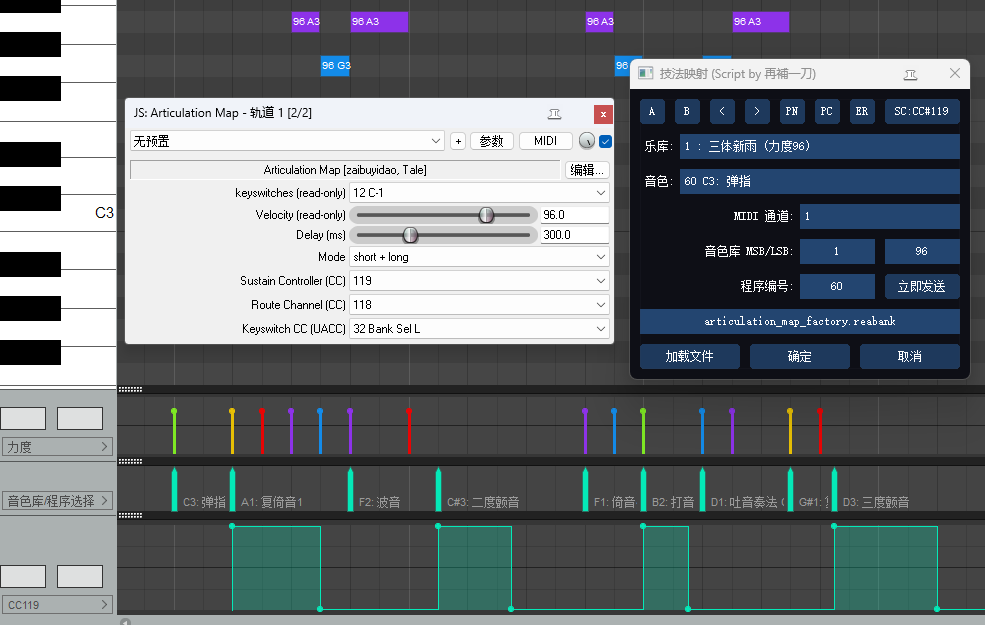

Articulation Map（技法映射器） 是一款轻巧而高效的音符映射工具，专为无缝将 keyswitch（键位切换键）音符转换为PC事件而设计。它的设计理念在于简化操作，确保用户可以不经过复杂的学习过程即可使用。

本工具的核心功能是将 Band MSB/LSB 和 Program number (Bank/Program Select) 转换为 keyswitch 音符的 Note number, Velocity, 和 Off-Velocity，使之成为 keyswitch 音符的一种替代形式。这种转换既可靠又直观，因为 Bank/Program Select 事件保留 keyswitch 音符的特性，从而可以无缝还原，确保您的工程不受影响。

功能亮点：

• 可以完全替代官方的Bank/Program Select功能。
• 支持两种Reabank虚拟乐器音色的显示模式，便于用户快速切换并找到所需音色。
• 提供 PC to Note Toggle 功能，实现 PC 和 keyswitch 音符的双向转换。
• 通过专有的键位映射配置文件，将一个键位映射为双键位或多键位。
• 支持以不同的 keyswitch (键位切换键) 力度触发不同的技法。
• 支持 Keyswitch CC (KSCC/UACC/CC Stack) 映射。
• 通过 Short-Mode Duration (ms) 控制器，实现 keyswitch 音符的时值控制。
• 通过 Long-Mode Controller 控制器，实现 keyswitch 音符的延音控制。
• 采用路由通道控制器来灵活管理 MIDI 事件通道分配。
• 简易操作的界面，包括一键切换JSFX的悬浮状态和Bank/Program消息的即时发送。
• 用户友好的定制选项，包括字体、字号以及其他控制界面设置。
• 多种界面风格可选，包括ImGui、Lokasenna Gui和默认风格，以适应不同用户的偏好。
• 支持批量插入音色。
• 脚本界面占用空间小，并具有固定功能，允许将技法映射界面固定在顶部。

基础文件：
Lua：Articulation Map.lua - 主脚本，用于加载 Reabank，插入Patch，编辑MIDI数据等
JSFX: Articulation Map.jsfx - FX插件，用于接收并处理MIDI事件
JSFX: pre_trigger_events.jsfx - FX插件，用于提前触发MIDI事件
Reabank：用于在 Articulation Map.lua 加载的 .reabank 文件

如何加载脚本：

1. 使用 Articulation Map 之前，您需要新建一条轨道并加载一个虚拟乐器；
2. 打开 REAPER 的操作列表(Action list)，在过滤栏中输入 Articulation Map，找到 Articulation Map.lua 脚本并加载；
3. 点击 Articulation Map.lua 脚本界面右上角的 [JS] 按钮加载必要的 JS 插件。插件将被放置在效果链的最顶层，以等待接收处理事件。
4. 点击 Articulation Map.lua 脚本界面左下角的加载文件 [Load File] 按钮，选择并打开一个 reabank，确保 reabank 正确加载。

如何使用 Articulation Map.jsfx：

Articulation Map.jsfx 是技法映射的核心插件，它支持两种模式(Mode)的映射，一种是将PC映射为键位(Keyswitch)，一种是将PC映射为 CC(Keyswitch CC/UACC/CC Stack)。以下是两种模式的使用方法：

PC to Keyswitch 将 PC 映射为键位（Keyswitch）：
– 当虚拟乐器支持 Keyswitch 时，请在 Articulation Map.jsfx 面板上选择该模式。

1. 打开 Articulation Map.jsfx 插件，确保模式（Mode）选项为 Short+Long（默认设置，按照需要你可以选择单独的 Short-Mode 或者 Long-Mode）；
2. 打开 Articulation Map.lua 脚本，点击界面中的[加载文件]按钮，加载一个 reabank 音色表；
3. 点击 Articulation Map.lua 界面的 Patch 列表选择一个音色并点击OK，该音色将插入到 MIDI 编辑器的 PC 车道中；
4. 播放该事件，你将听到 PC 被映射为 Keyswitch。

PC to CC，将PC映射为CC(Keyswitch CC/UACC/CC Stack)：
– 当虚拟乐器支持 Keyswitch CC/UACC/CC Stack 时，请在 Articulation Map-JSFX 面板上选择该模式。

1. 打开 Articulation Map.jsfx 插件，确保模式（Mode）选项为 KSCC (UACC)；
2. 打开 Articulation Map.lua 脚本，点击界面中的[加载文件]按钮，加载一个 reabank 音色表；
3. 点击 Articulation Map.lua 界面的 Patch 列表选择一个音色并点击OK，该音色将插入到 MIDI 编辑器的 PC 车道中；
4. 播放该事件，你将听到 PC 被映射为 CC。

Reabank编写指南：

Articulation Map 采用 REAPER 标准的 Reabank 格式，意味着它可以直接加载和处理标准的 Reabank 文件。

1. Reabank 格式要求:
Bank MSB(0-127)
Bank LSB(1-127)
Program number(0-127)

2. 技法映射 Reabank 说明:
Bank MSB: 乐器分组编号
Bank LSB: 对于PC to Keyswitch 模式为Velocity，对于 PC to CC 模式为CC编号。
Program number: 对于PC to Keyswitch 模式为Keyswitch编号，对于 PC to CC 模式为CC值。

3. 一个特定键位映射为多键位说明：
在reabank中，可以定义将一个特定的键位映射关联到一个或多个不同的键位上。每行定义一个映射，格式为：
原始键位=目标键位1,目标键位2,…
其中，技法键位由 [分组编号-力度值-音色编号] 的形式表示。例如：

//! 127-100-100=127-100-67, 127-100-74, 127-95-79

表示 127-100-100 映射到三个不同的键位：127-100-67、127-100-74和127-95-79。
请注意，每行开头必须包含 “//!”。

PC to Keyswitch - reabank 示例：

Bank 121 96 ReaSynth
//! 121-96-60 = 121-96-72, 121-96-76
60 do-mi
//! 121-96-61 = 121-96-79
61 so
//! 121-96-62 = 121-96-72, 121-96-77
62 do-fa
//! 121-96-63 = 121-96-81
63 la
//! 121-96-64 = 121-96-84
64 do˙
//! 121-96-65 = 121-96-79
65 so

PC to CC - reabank 示例：

Bank 100 0 LASS 3 Full (CC Stack)
1 Legato
2 Sustain
3 Sordino
//! 100-0-4=100-0-6
4 Shorts
//! 100-0-5=100-0-7, 100-58-9
5 Pizzicato
//! 100-0-6=100-0-9
6 Bartok Pizz
//! 100-0-7=100-0-12
7 Tremolo
//! 100-0-8=100-0-13
8 Trills
//! 100-0-9=100-0-14
9 Harmonics
//! 100-0-10=100-0-32
10 Staccato

此外，Articulation Map Bundle 还包括一份示例 Reabank 文件，作为您的参考。

快捷键说明：

• F1 打开音色表（修改音色表后按F5更新reabank）
• F2 编辑配置表
• F3 向左移动MIDI事件 10 ticks
• F4 向右移动MIDI事件 10 ticks
• F5 刷新音色表（右键点击界面中的reabank名称也可用于刷新reabank）
• F6 音符-PC模式切换
• F7 设置PC事件
• F8 切换音色表显示模式
• F9 切换JSFX插件浮动状态
• F10 将Reabank写入reaper.ini以作为默认音色表
• F11 恢复界面原始尺寸(默认未锁定GUI界面，需要恢复界面尺寸时按F11)
• F12 打开键位映射表

按钮说明

• A：音色表显示模式 1（通用的显示方式，比如具备GS/XG规格的Roland/YAMAHA硬件音源）
• B：音色表显示模式 2（将每个乐器的所有技法显示到一起，似乎更适合keyswitch或UACC的显示）
• ‘<’：选中MIDI事件向左移动 10 tick（按住Shift 点击按钮微移 1 tick）
• ‘>’：选中MIDI事件向右移动 10 tick（按住Shift 点击按钮微移 1 tick）
• PN: PC to Note toggle按钮
• PC: 设置bank/program select（按住Shift 点击按钮触发 PC to CC toggle功能）
• ER: 编辑当前的reabank（按住Shift 点击按钮以编辑同时多技法映射文件：simul-arts.txt）
• JS: 点击以加载JS插件。如果插件已加载则用于浮动或取消浮动articulation_map.jsfx（按住Shift 点击按钮浮动或取消浮动：pre_trigger_events.jsfx）。默认显示当前使用的延音控制器的CC编号。

特别鸣谢：
在此特别感谢REAPER英文社区 Tale 对 Articulation Map.jsfx 的贡献，尤其是其在延音控制器方面的核心代码，极大地增强了本工具的功能性。

现在，只需打开 Articulation Map.lua 并加载 Articulation Map.jsfx，您便可开始进行MIDI创作。我诚邀您体验这一全新工具，期待您的反馈和建议。

下载脚本：
添加我的 Reapack 源（两个源只能选一个使用）：
https://github.com/zaibuyidao/ReaScripts/raw/master/index.xml
https://group.reaget.com/mirrors/zaibuyidao/ReaScripts/index.xml （Tee佬提供的国内专线，不需要梯子）

在 ReaPack 搜索：zaibuyidao Articulation Map
找到脚本后右键点击下载。

[zaibuyidao (再補一刀)]

更新到 1.0.46
回退版本到 1.0.39 以保持功能简洁。

更新到 1.0.47
改进了数组管理逻辑，通过动态扩展数组大小，避免了因数组溢出导致的数据丢失问题。
对文件读取和配置处理逻辑进行了优化，提升了预处理事件脚本的稳定性和性能。

[zaibuyidao (再補一刀)]

更新到 1.0.45

修复了模式切换无效的问题。
新增了“映射 Bank LSB”功能，可以将原始 Bank LSB 映射为指定值，从而更灵活地定义 Bank MSB 和 LSB。

如果发生映射错误，请清除simul-arts.txt的内容并重新加载.reabank文件。

现在除了加入 Mode 模式切换外，还新增了 bank LSB 的映射：

Bank 100 0 LASS 3 Full
**//! m=kscc l=96**
1 Legato
2 Sustain
3 Sordino

其中，//! m=kscc l=96 模式定义行解释为：
定义当前模式为 kscc/uacc 模式，并且将音色库原始的 Bank LSB 值 0 映射为 96（Bank 100 96）。

经过以上定义，可以更灵活地分配音色库编号，比如：

Bank 1 1 乐器 1
Bank 1 2 乐器 2
Bank 1 3 乐器 3
...

可以创建最多 16384 件乐器。

reabank 编写可以参考以下更新的模板：

ReaScripts/Various/Articulation Map/banks at master · zaibuyidao/ReaScripts

zaibuyidao/ReaScripts/blob/master/Various/Articulation Map/articulation_map_factory.reabank

[zaibuyidao (再補一刀)]

更新到 1.0.40

新增功能：自动切换 AM-JSFX 插件模式，基于当前选中的 bank 名称，实现更智能的模式管理。

要设置自动切换 AM-JSFX 模式，只需要在 reabank 文件中 bank 名称的下一行增加一行模式定义行 //! m=xxx，例如：

Bank 100 0 LASS 3 Full
//! m=kscc
1 Legato
2 Sustain
3 Sordino

AM-JSFX 的 Mode 切换当前共有 4 个选项可写：short, long, short-long 以及 kscc。

[zaibuyidao (再補一刀)]

新版本改进了同时多键位映射的读取方式，现在的操作更加简单，只需要在reabank编写同时多键位映射信息即可。你不再需要管理simul-arts.txt文件，reabank文件中的多键位映射信息会自动与其共享。

使用时，在MIDI编辑器中插入一个音色信息即可触发同时多键位映射。

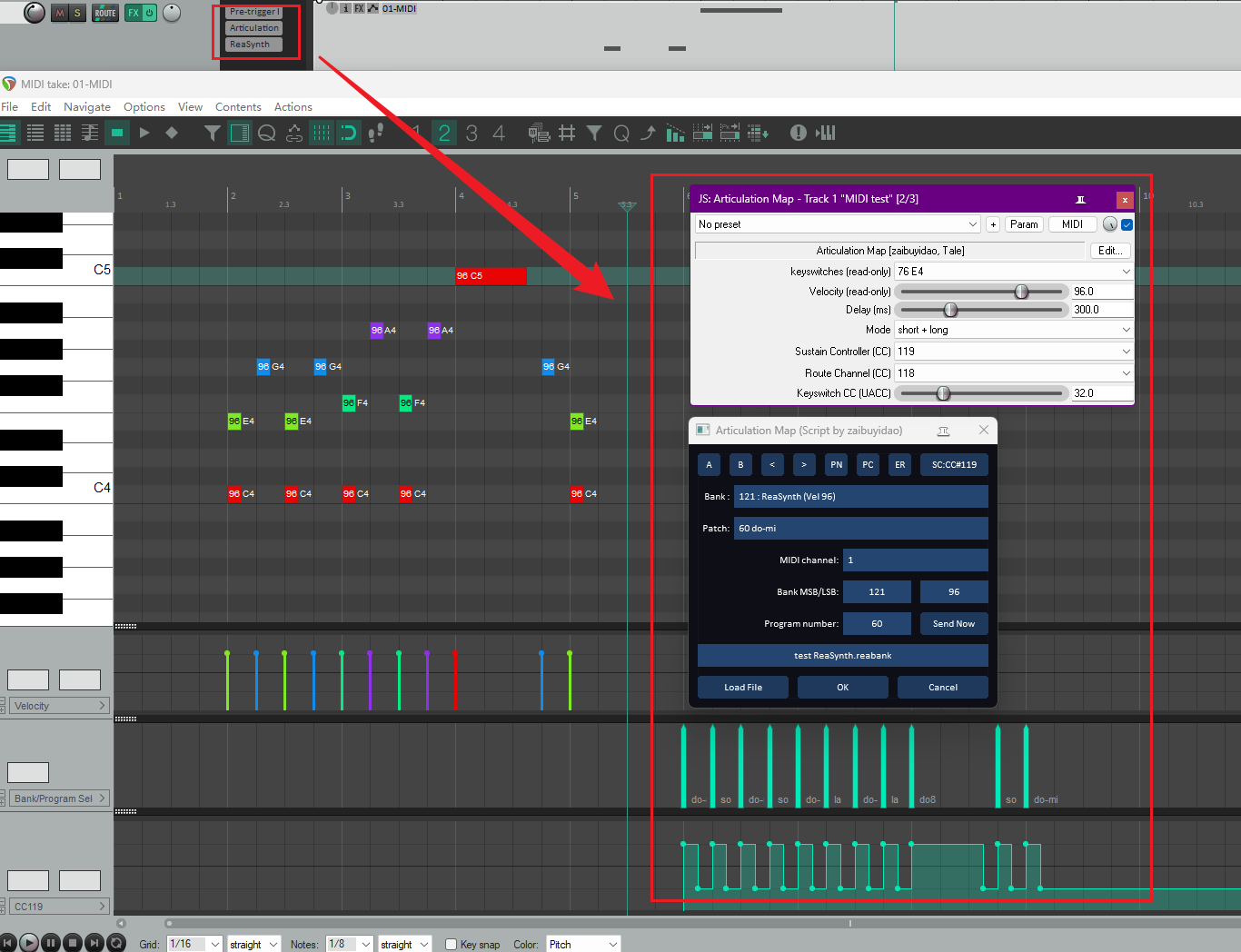

为此，我用REAPER自带插件ReaSynth编写了一段简单的MIDI，并编写了一份简单的reabank，让大家从中可以了解同时多键位映射的工作原理，只需要播放就可以了解它。

下载工程后，确保所有插件正确加载。同时，建议重新加载一份该工程下的reabank（该文件在工程中附带）。在这个测试工程中，播放MIDI音符和触发PC事件的结果是一致的。

请注意，以下reabank主要用于测试映射功能，包括单一音符的映射（通常单一音符不需要映射）。

Bank 121 96 ReaSynth
// Simultaneous Articulations Mapping Definition:
//! 121-96-60 = 121-96-72, 121-96-76
//! 121-96-61 = 121-96-79
//! 121-96-62 = 121-96-72, 121-96-77
//! 121-96-63 = 121-96-81
//! 121-96-64 = 121-96-84
//! 121-96-65 = 121-96-79
60 do-mi
61 so
62 do-fa
63 la
64 do˙
65 so

1713708393859-reasynth-test.zip (2.68 KB)

[zaibuyidao (再補一刀)]

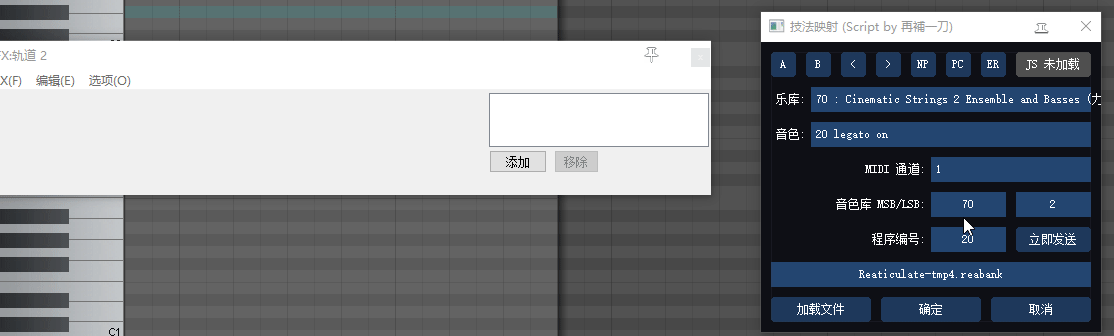

更新版本以支持 UACC，现在 Keyswitch CC 和 UACC 完全兼容 Articulation Map。

我在为 Articulation Map 插件编写 UACC 标准的 reabank 时发现，Reaticulate 默认的 UACC 音色表基本上是可以直接加载使用的。因此，我整合了一份 Reaticulate 在 Github 上支持 UACC 的 reabank 给 Articulation Map 插件使用（只是删除了 ‘//!’ 开头的行）。我对其中的 Cinematic Studio Strings 音色表进行了全面测试，完美触发。

下载整合的 AM 音色表：1712073513926-banks.zip (10 KB)

来自 Github AM 音色表集合：reabanks

请注意：使用 UACC 模式时，需要将 Articulation Map-JSFX 插件界面的 Mode （模式）设置为 Keyswitch CC (UACC)，并确认 Keyswitch CC 的控制器编号是否设置为 32（这是喷火 UACC 默认的控制器号，对于 Cinematic Studio Strings 则默认是 CC58）。

在 keyswitch CC/UACC 模式下，数据库的显示方式一般使用按钮 [B] 模式（将一套音源的所有技法显示到一起），按钮 [A] 模式主要适合传统音源的显示（如 GS/XG 标准的 Roland/YAMAHA 硬件音源）。

现在的 Articulation Map，包含了基于键位映射的常见功能：

• 短按：模拟按下琴键后立刻抬手。
• 长按：模拟按住琴键直到下一个琴键按下时立刻抬手，类似连奏的功能。
• 混合的短按+长按（JS插件默认）：启用 CC119 时，激活长按功能（模式二），可随时控制键位音符的长度。不启用 CC119 时，则默认为短按（模式一）。
• Keyswitch CC (UACC) 功能支持。
• 通过专有的键位映射配置文件，将一个键位映射为双键位或多键位。

对于新增功能，AM 仍然具备简单易用的特性，并且不会影响过去的任何操作。

音色表需要有对应的音源来编写，如果有人恰好编写了库中没有的音色表，可以发我整合到这套插件中。

最新版: v1.0.28

[wenxm611]

@再補一刀 成啦，感谢

[zaibuyidao (再補一刀)]

@wenxm611 在 全新的技法映射插件 中说：

新版本有个BUG，点加载JSFX的时候，会加载一个不存在的FX，但是我是有新JSFX的，是不是加载成老版本的了？!

不算BUG，应该是REAPER没有清空旧版JS的相关缓存，特别是对于同名的JS又被更改其他位置的情况下，会容易出现这种问题。解决办法是：

1、关闭REAPER，把REAPER根目录下的 reaper-jsfx.ini 文件删除（删除后，重启REAPER会重新扫一份最新的）；
2、将AM卸载掉（注意：不是更新或重新安装），然后再点击安装。

[wenxm611]

新版本有个BUG，点加载JSFX的时候，会加载一个不存在的FX，但是我是有新JSFX的，是不是加载成老版本的了？!

[zaibuyidao (再補一刀)]

最新版支持将一个PC事件转换为多个PC事件，通过插入一个音色即可触发双键位或者多键位（无音符数量限制），并且同样可以完美支持 PC-to-Note 来回切换。

要使用同时多键位触发功能，需要打开AM界面，按快捷键 F12 打开键位映射定义文件：simul-arts.txt

simul-arts.txt 使用说明：

该设置文件用于存储同时多键位映射信息，即将一个特定的键位映射关联到一个或多个不同的键位上。每行定义一个映射，格式为：
原始键位=目标键位1,目标键位2,…
其中，技法键位由 [分组编号-力度值-音色编号] 的形式表示。例如：

127-100-100=127-100-67, 127-100-74, 127-100-79

表示 127-100-100 映射到三个不同的键位：127-100-67、127-100-74和127-100-79。
请注意，技法键位对应的 [分组编号-力度值] 必须保持一致。

已更新到最新版 v1.0.12

[zaibuyidao (再補一刀)]

新增支持 PC 转 CC 功能，使用时需要将AM JSFX插件模式切换到: keywsitch cc，默认 Keywsitch CC 编号使用 58。

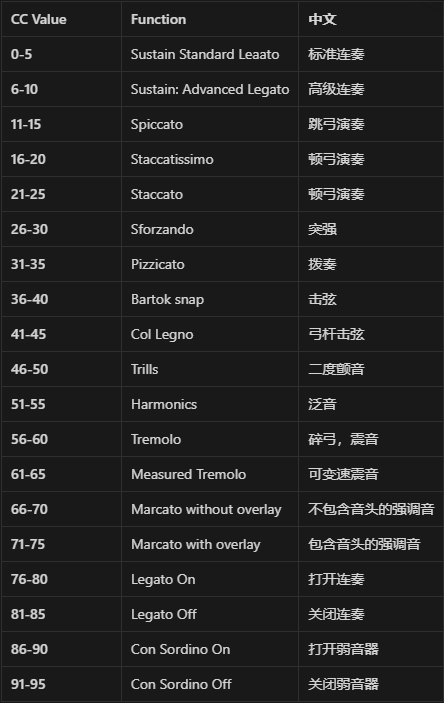

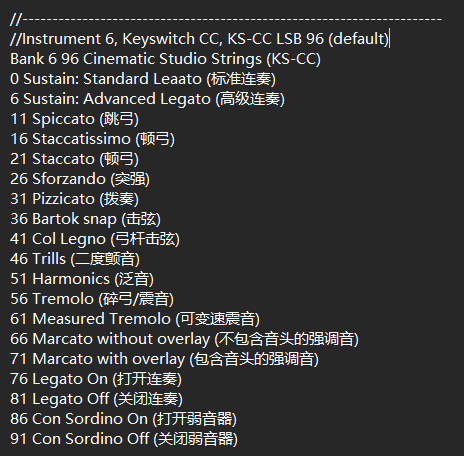

编写reabank时主要填写CC值对应的技法，这里提供了一份 Cinematic Studio Strings - Keyswitch CC 的参考：

定义音色时只取范围值的起始值

请注意 Bank 6 96，其中的 96 在PC转CC时没有特别的意义，只是reabank格式需要。你可以填任何数字，我的建议是使用reaper默认的音符力度值96.

已更新最新版本：1.0.6

[zaibuyidao (再補一刀)]

关于 Sustain（保持音）的编写：
Sustain（保持音）的控制并不需要通过 ReaBank 文件来实现，而是通过 AM JSFX 指定的 CC 编号来操作（默认为 CC119）。它的作用是作为一个持续时间的控制开关，CC 值在 64 到 127 之间时为打开状态，而在 1 到 63 之间时则为关闭状态。

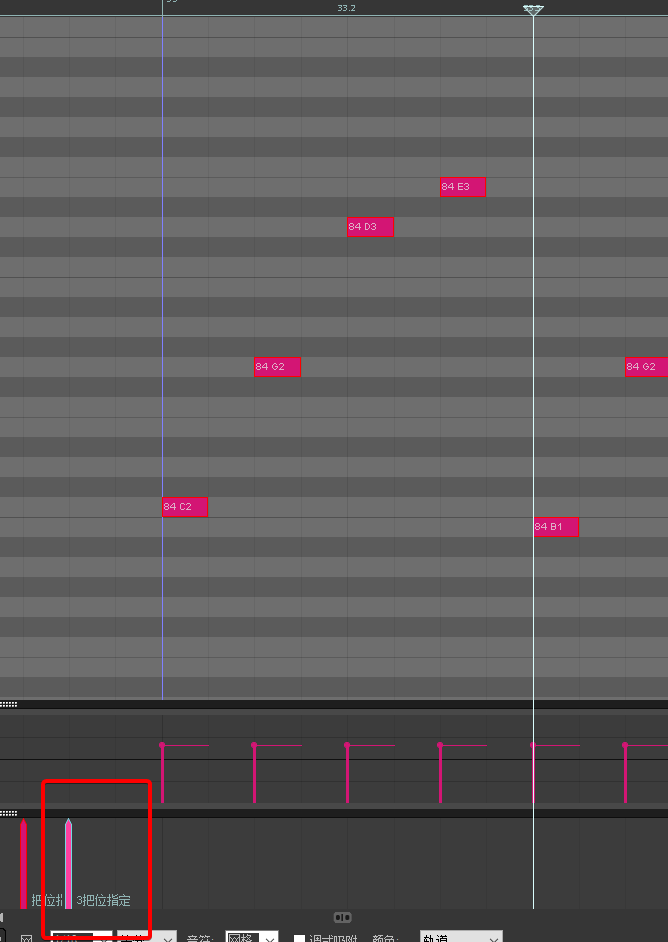

关于同时运行两种 Articulation（技法）的编写：
要实现同时运行两种技法，你需要插入两个 Program Change（PC）事件。可以使用 “<” 和 “>” 按钮来微调这两个事件的位置，确保它们不会重叠，因为 PC 事件不能相互覆盖。
